株式会社アゲオ

ソケット

■仕様（適用の範囲）

このソケットはJISトラフ製品の繋ぎの役目をするもので、規格化が外され、参考資料扱いとなりました。近年は接続具合の良否から丸みソケットが検討され、当社JIS製品に採用しています。

■写真

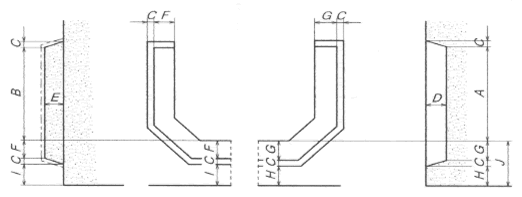

■形状及び寸法

単位：mm

呼び	寸法
	A	B	C	D	E	F	G	H	I	J
70	38	36	2	12	10	12	14	9	11	25
100
120
120C
150A	45	43		14	12	14	16	12	14	30
150B	60	58
150C
200A	45	43				16	18	15	17	35
200B	85	83
200C
250				16	14	19	21	17	19	40
300						21	23	20	22	45
300C
330						22	24	24	26	50
400						26	28	25	27	55
430	86	84				21	23	30	32
430C
550	93	91		25	23	26	28			60
620	172	170				48	50	48	50	100
許容差	±1
