性能

■仕様（適用の範囲）

1. 鉄筋のスペーサーは必要な個所に使用します。
2. 曲げ強さ試験は直線用について行い、表示はすべて国際規格KNとします。
3. トラフ試料の材令はすべて14日目のものとします。
4. 本体の場合は、横に倒し、側面上部20mm（載荷点）のところで加圧します。
5. ふたは、それぞれ決められたスパンで縦方向の中心線で加圧します。

■曲げ強度

トラフは、曲げ強度試験を行い、表1 規定する曲げ強度荷重を加えたとき、幅0.05mmを超えるひび割れが発生してはならない。

表1　曲げ強度荷重（1種）

単位：kN

種類 （呼び）	本体	ふた
	曲げ強度荷重	曲げ強度荷重	スパン　mm
70	4.2	11.4	95
100	1.0	19.2	125
120	2.1	19.2	145
120C	1.0
150A	2.4	18.4	175
150B	1.8
150C	1.0
200A	3.2	14.6	220
200B	1.6
200C	1.1
250	2.1	11.6	280
300	2.6	9.8	330
300C	1.8
330	2.6	8.6	370
400	3.0	7.2	450
430	3.8	6.6	480
430C	2.6
550	3.5	7.2	600
620	5.4	10.4	680

表2　曲げ強度荷重（2種）

単位：kN

種類 （呼び）	本体	ふた
	曲げ強度荷重	曲げ強度荷重	スパン　mm
K100	1.0	9.2	120
K130	1.0	7.4	150
K164	1.0	7.8	183
K164C	0.6
K220	0.9	9.2	245
K220C	0.7
K280	0.8	7.4	305
K280C	0.7
K330	1.2	6.4	355
K330C	0.8
K450	0.9	4.6	475
K470C	1.0	4.4	495

■曲げ試験写真

　　

■曲げ強度試験

本体の曲げ強度試験は、図1 のように据え付け、ふたの曲げ試験は図2 のよう据え、スパン（l）を表1及び表2の値とし、スパンの中央に荷重を加えて行い、表1及び表2に規定する曲げ強度荷重において、端面に幅0.05mmを超えるひび割れの状態を調べる。
曲げ強度試験を行うときは、トラフの加圧面及び支持面にゴム板を挿入し、荷重が均等に分布されるようにしなければならない。
なお、試験機は、JIS B 7721に規定する1等級以上の試験機又はこれと同等以上の許容量をもつものを使用する。

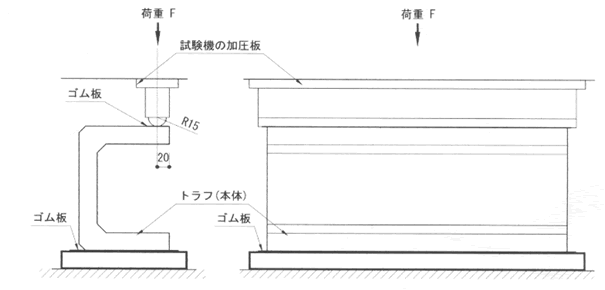

■図1　本体の曲げ試験方法

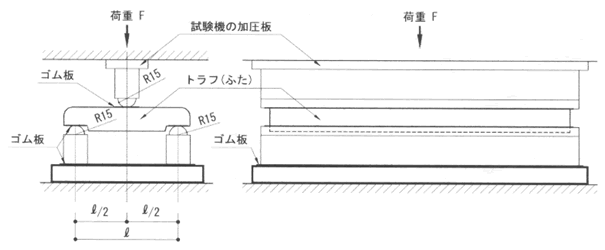

■図2　ふたの曲げ試験方法

ひび割れ幅0.05mmについては、クラックスケール又は限度見本などを用意し、試験時にこれと比較して、ひび割れ幅を確認するとよい。
