コンクリートトラフ(Concrete Trough)は電覧ケーブルの敷設に当たり、これを防護するものであり、地表及び地中の配線には欠くことの出来ないものです。
近年鉄道沿線の架線方式が地表に下ろされ需要が増大し、且つ通信などの地表配管にも利用されています。

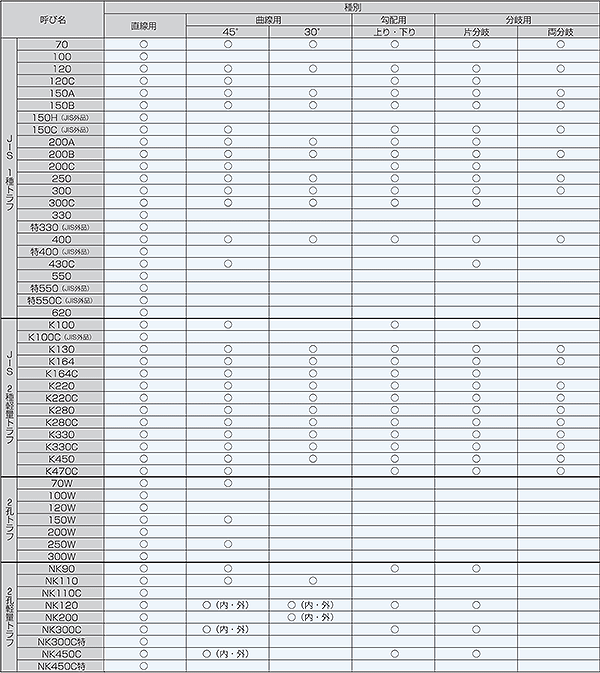

製造可能なものを記号(丸印)で表示します。
呼び名 | 種別 | |||||||
---|---|---|---|---|---|---|---|---|
直線用 | 曲線用 | こう配用 | 分岐用 | |||||
45° | 30° | 上り | 下り | 片分岐 | 両分岐 | |||
軽量 トラフ |
K100 | K100 | ○ | ○ | ○ | ○ | ○ | |
K130 | K130 | ○ | ○ | ○ | ○ | ○ | ○ | |
K164 | K164 | ○ | ○ | ○ | ○ | ○ | ○ | |
K164C | K164C | ○ | ○ | ○ | ○ | ○ | ||
K220 | K220 | ○ | ○ | ○ | ○ | ○ | ○ | |
K220C | K220C | ○ | ○ | ○ | ○ | ○ | ○ | |
K280 | K280 | ○ | ○ | ○ | ○ | ○ | ○ | |
K280C | K280C | ○ | ○ | ○ | ○ | ○ | ○ | |
K330 | K330 | ○ | ○ | ○ | ○ | ○ | ○ | |
K330C | K330C | ○ | ○ | ○ | ○ | ○ | ○ | |
K450 | K450 | ○ | ○ | ○ | ○ | ○ | ○ | |
K470C | K470C | ○ | ○ | ○ | ○ | |||
JIS トラフ |
70 | 70 | ○ | ○ | ○ | ○ | ○ | ○ |
120 | 120 | ○ | ○ | ○ | ○ | ○ | ○ | |
150A | 150A | ○ | ○ | ○ | ○ | ○ | ○ | |
150B | 150B | ○ | ○ | ○ | ○ | ○ | ○ | |
200A | 200A | ○ | ○ | ○ | ○ | ○ | ○ | |
200B | 200B | ○ | ○ | ○ | ○ | ○ | ○ | |
200C | 200C | ○ | ○ | |||||
250 | 250 | ○ | ○ | ○ | ○ | ○ | ○ | |
300 | 300 | ○ | ○ | ○ | ○ | ○ | ○ | |
300C | 300C | ○ | ○ | ○ | ○ | |||
330 | 330 | |||||||
400 | 400 | ○ | ○ | ○ | ○ | ○ | ○ | |
430C | 430C | ○ | ○ | |||||
550 | 550 | |||||||
620 | 620 | |||||||
JISに 準じる もの |
100 | 100 | ||||||
120C | 120C | ○ | ○ | ○ | ○ | |||
150H | 150H | ○ | ○ | ○ | ○ | |||
150C | 150C | ○ | ○ | ○ | ○ | ○ | ||
800(耐震型) | 800 | |||||||
二孔 トラフ |
70W | 70×70 | ○ | |||||
100W | 100×100 | |||||||
120W | 120×150 | ○ | ||||||
150W | 150×150 | ○ | ||||||
200W | 150×200 | ○ | ○ | |||||
250W | 150×250 | ○ | ||||||
YC-2 | 137.5×137.5 | ○ | ||||||
YC-3 | 85×115 | |||||||
T-250 | 80×145 | ○内外 | ○ | ○ | ||||
T-300C | 90×180 | |||||||
二孔 軽量 トラフ |
NK90 | 90×90 | ○ | ○ | ○ | ○ | ||
NK110 | 110×110 | ○ | ○ | |||||
NK110C | 110×110 | ○ | ||||||
NK120 | 100×120 | ○内外 | ○内外 | ○ | ○ | ○ | ||
NK200 | 150×200 | ○内外 | ||||||
NK300C | 90×180 | ○内外 | ○ | ○ | ○ | |||
NK450C | 90×340 | ○内外 | ○ | ○ | ○ | |||
接続 トラフ |
200C | 200C.A・B | ||||||
300C | 300C.A・B | |||||||
430C | 430C.A・B |
