ステイロッド

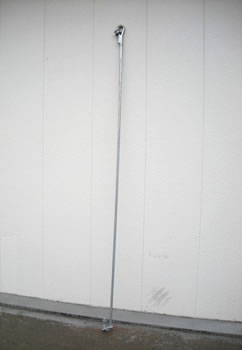

■写真

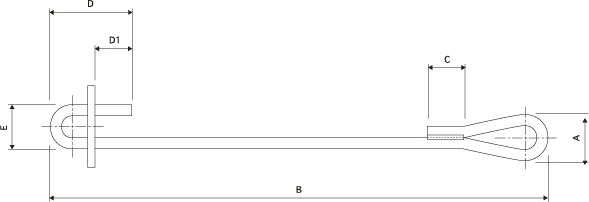

■ステイロッド形状
| フック部分 | A | B | C | D（D1） | E | ||
|---|---|---|---|---|---|---|---|
| 1号 | φ16 | ねじなし | 65 | 1800 | 50 | 110 | 60 |
| 2号 | φ16 | ねじなし | 65 | 2000 | 50 | 110 | 60 |
| 3号 | φ19 | W3/4 | 70 | 2300 | 60 | 110（55S） | 70 |
| 4号 | φ19 | W3/4 | 70 | 2500 | 60 | 110（55S） | 70 |
| 5号 | φ22 | W7/8 | 100 | 2700 | 80 | 120（70S） | 80 |
| 6号 | φ25 | W1'' | 100 | 3000 | 90 | 150（80S） | 90 |

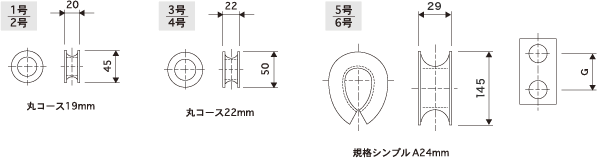

■止プレート形状
| 止め板 | 穴間の寸法 G | 穴径 | NT（ドブ） | |
|---|---|---|---|---|
| 1号 | PL-9×44×80 | 47 | φ16 | 無し |
| 2号 | PL-9×44×80 | 47 | φ16 | 無し |
| 3号 | PL-9×50×90 | 50 | φ19 | W3/4 |
| 4号 | PL-9×50×90 | 50 | φ19 | W3/4 |
| 5号 | PL-9×60×115 | 62 | φ22 | W7/8 |
| 6号 | PL-9×60×115 | 65 | φ25 | W1'' |
